433Hz 12V RF Adjustable Delay timer Wireless Remote Control Relay Switch 1TX+4RX

Packing list :

Wiring Diagram 2:

DC 1-48V OR AC 85-265V control circuit,Wiring diagram below(Note:If not DC 12V load, need another DC 12V power supply). "LOAD" may be LED lights, fans, motors and other DC AC equipment

1: Receiver Mother board have a learning key , if the remote is lost , must buy EV1527 OR Pt2262 remotes to re-learn;

1: Each Channel have 4 working mode :  Delay time , Toggle mode (singnal Self-locking), Momentary Mode ( singnal None-locking) , Latch mode (singnal Inter-locking) .

2: working mode of each channel need to be set individually ,  2 channels can have 10 different working mode combinenatoin ,

Detail :

one channel is Momentary , the other channel is Latch ;

one channel is Momentary , the other channel is Momentary ;

one channel is Momentary , the other channel is Toggle ;

oone channel is Momentary , the other channel is Delay time  ;

one channel is Toogle , the other channel is Delay Time  ;

one channel is Toogle , the other channel is Latch  ;

one channel is Toogle , the other channel is Toggle  ;

one channel is Latch , the other channel is Delay Time  ;

one channel is Latch  , the other channel is Latch  ;

one channel is Delay time  , the other channel is Delay Time  ;

3:  Time of each delay mode  is proportionally increased. For example, you want to channel 1 to delay 50 seconds , 500seconds and 5000 seconds, you can first seting channel 1 is set to "delay 1 (Delay Mode 3), turn around (CH1_adj) adjustable resistance, so that channel 1 delay 50 seconds; if the mode is set to "delay 2 (mode 4), the delay time becomes 500 seconds, if the mode is set to" delay 3 (mode 5), the delay time becomes 5000 seconds

4 With a suitable screwdriver and gently rotating adjustable resistance;Clockwise, increasing delay,Counter-clockwise, the delay is reduced

NO         : Relay normally open contact

COM       : Relay common contact

NC         : Relay normally closed contact

Open      : NO connection COM, NC disconnect COM

Close      : NO disconnect COM, NC connection COM

Momentary : Press the Transmitter button A, the receiver Channel 1 is Open, release button A; the receiver Channel 1 is Close, the same as B ,Every Channel is Independent ;

Toggle  : Press transmitter button A for 1 time , the receiver Channel 1 is Open, press button A again, the receiver Channel 1 is Close, the same as B. Every Channel is Independent ;

Latched : Press transmitter button A, the receiver Channel 1 is Open, the Channel 2 is Close.

Press transmitter button B, the receiver Channel 2 is Open, the Channel 1 is Close.

Delay : Press the Transmitter button A, the receiver Channel 1 is Open,After a set time delay, the receiver Channel 1 is Close, the same as B ,Every Channel is Independent;

If during the delay, press the button of Transmitter, delay start again; if the delay period, press and hold  the button of Transmitter 3-4 seconds, the receiver controller stops the delay, the relay Close

Under normal operating mode, LED will be lit, when receives a valid remote control (EV1527 / PT2262) button values, LED flashes

Clean code: press the button and held down, LED off, LED will light about 8 seconds later, clean code is completed (Note: After performing clean code previously stored remote control value does not exist)

Step 1 (into the learning mode): Press the button (about 1 second), LED off;

Step 2 (adapter channel 1): Then press the first button on the remote control, LED flashes four times off, then learning the first button value

Step 3 (Adaptation Channel 2): Then press the second button on the remote control, LED flashes four times brighter, then learned two key values

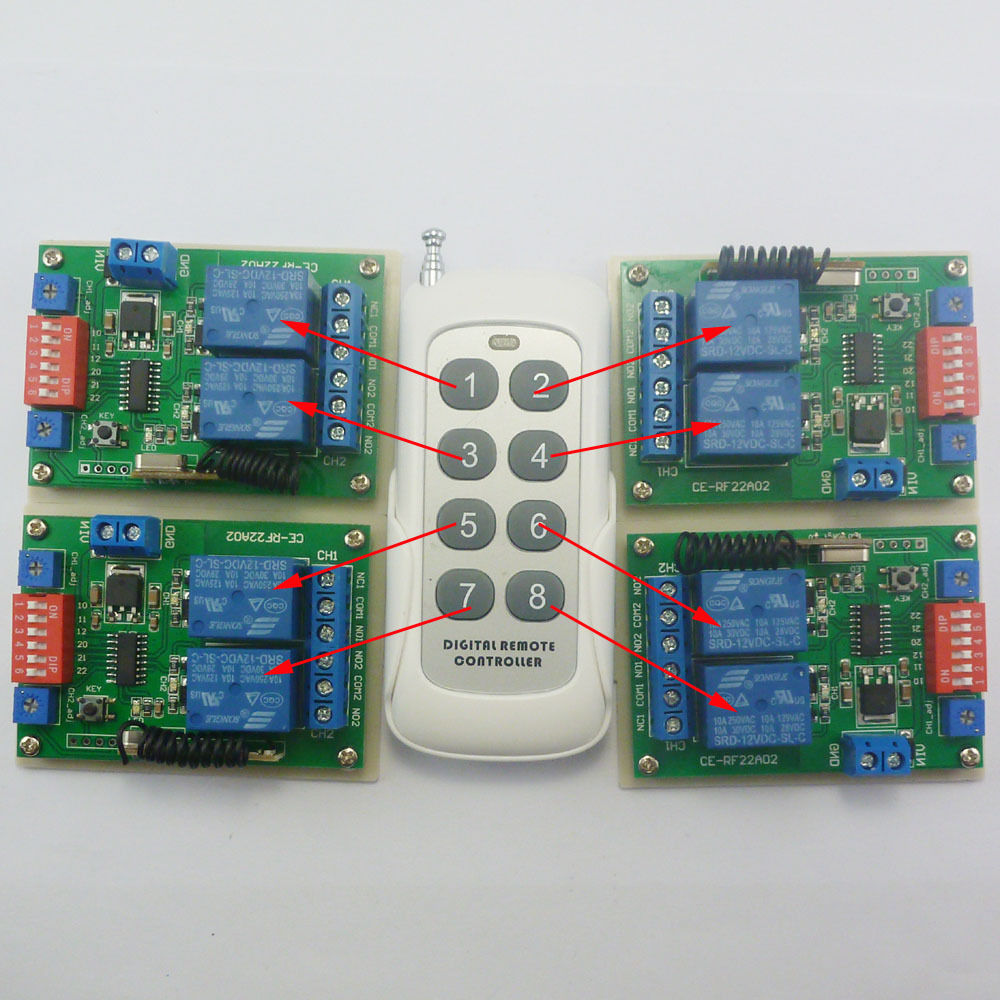

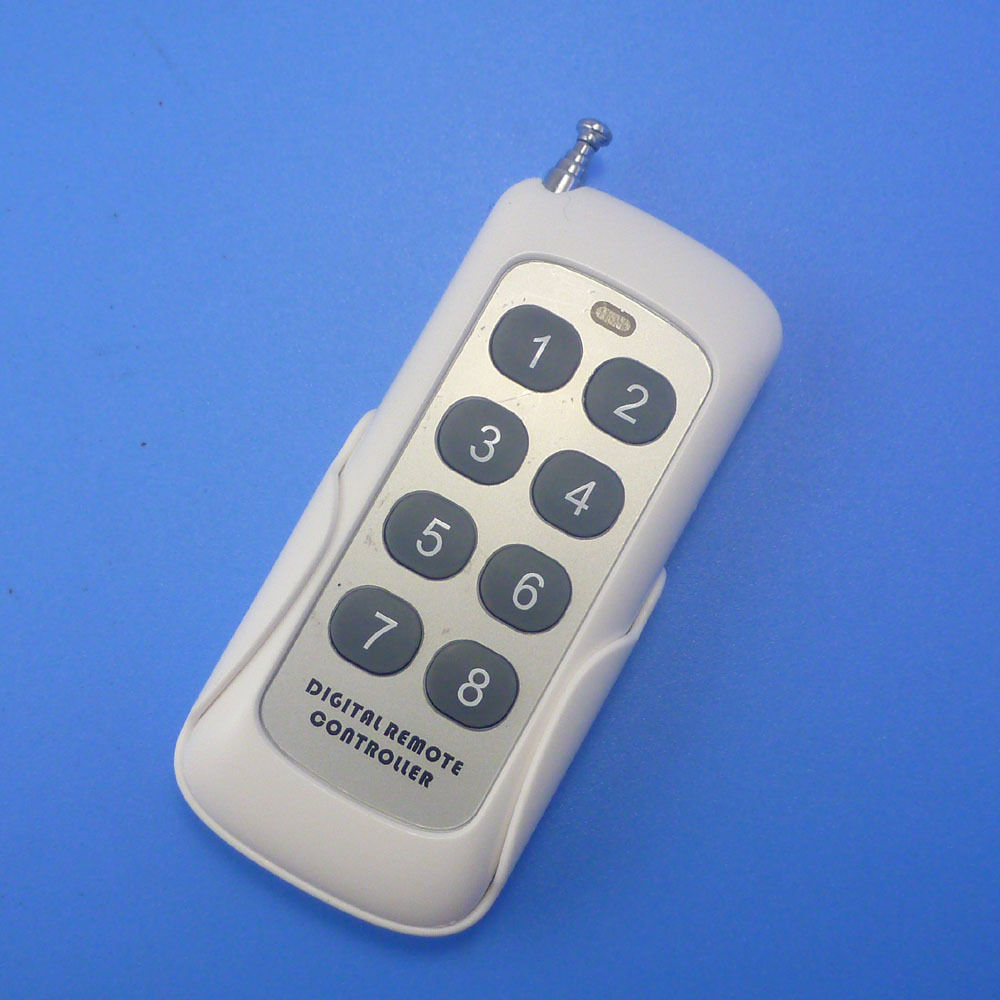

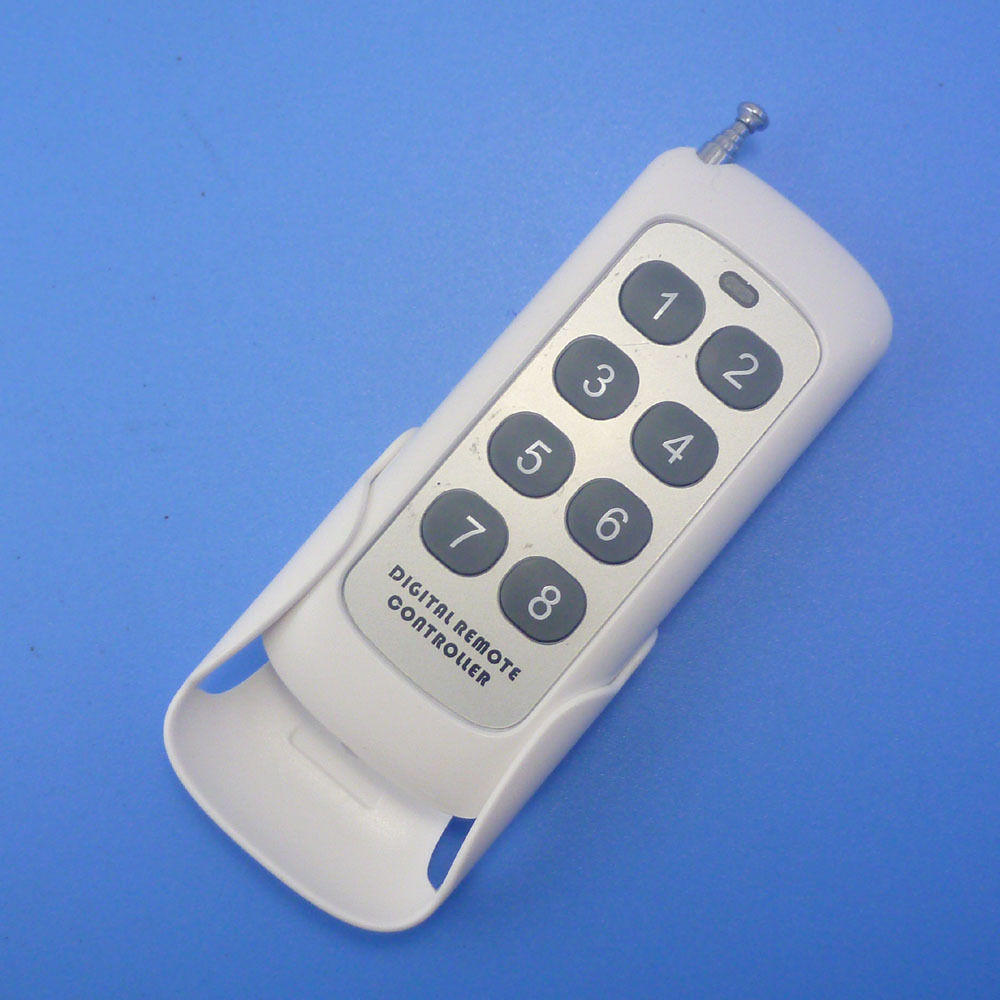

Qty :  1 pcs 8 Button Fixed code remote ;

Features / Specifications :

1. 8 buttons;

2. High stability, SMT chip, frequency stabilization SAW, ultra-high-frequency transistor;

3: Large power;

Technical Data :

Transmitter Module No.: TB4223;

Power supply : 12V 23A battery (not included )  ,

Operating current: 28-33mA;

Oscillation mode: SAW resonator;

Modulation mode:ASK/OOK;

Operating frequency:433.92MHZ ;

Encoding format: EV1527  fixed code ;

Transmit power : 200mW ;
